Введение в IP сети



Пример взаимодействия компьютеров через интерсеть

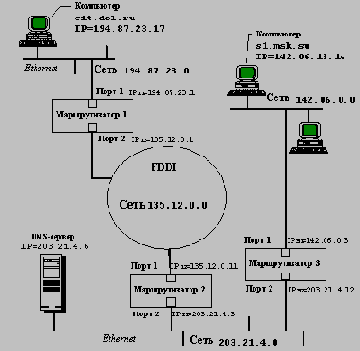

Рисунок 4.3. Пример взаимодействия компьютеров через интерсеть


Пусть в приведенном примере пользователь компьютера cit.dol.ru, находящийся в сети Ethernet с IP-адресом 194.87.23.0 (адрес класса С), хочет взаимодействовать по протоколу FTP с компьютером s1.msk.su, принадлежащем сети Ethernet с IP-адресом 142.06.0.0 (адрес класса В). Компьютер cit.dol.ru имеет IP-адрес 194.87.23.1.17, а компьютер s1.msk.su - IP-адрес 142.06.13.14.

1. Пользователь компьютера cit.dol.ru знает символьное имя компьютера s1.msk.su, но не знает его IP-адреса, поэтому он набирает команду

> ftp s1.msk.su

для организации ftp-сеанса.

В компьютере cit.dol.ru должны быть заданы некоторые параметры для стека TCP/IP, чтобы он мог выполнить поставленную перед ним задачу.

В число этих параметров должны входить собственный IP-адрес, IP-адрес DNS-сервера и IP-адрес маршрутизатора по умолчанию. Так как к сети Ethernet, к которой относится компьютер cit.dol.ru, подключен только один маршрутизатор, то таблица маршрутизации конечным узлам этой сети не нужна, достаточно знать IP-адрес маршрутизатора по умолчанию. В данном примере он равен 194.87.23.1.

Так как пользователь в команде ftp не задал IP-адрес узла, с которым он хочет взаимодействовать, то стек TCP/IP должен определить его самостоятельно. Он может сделать запрос к серверу DNS по имеющемуся у него IP-адресу, но обычно каждый компьютер сначала просматривает свою собственную таблицу соответствия символьных имен и IP-адресов. Такая таблица хранится чаще всего в виде текстового файла простой структуры - каждая его строка содержит запись об одном символьном имени и его IP-адресе. В ОС Unix такой файл традиционно носит имя HOSTS.

2. Будем считать, что компьютер cit.dol.ru имеет файл HOSTS, а в нем есть строка

142.06.13.14 s1.msk.su.

Поэтому разрешение имени выполняется локально, так что протокол IP может теперь формировать IP-пакеты с адресом назначения 142.06.13.14 для взаимодействия с компьютером s1.msk.su.

3. Протокол IP компьютера cit.dol.ru проверяет, нужно ли маршрутизировать пакеты для адреса 142.06.13.14.
Так как адрес сети назначения равен 142.06.0.0, а адрес сети, к которой принадлежит компьютер, равен 194.87.23.0, то маршрутизация необходима.
4. Компьютер cit.dol.ru начинает формировать кадр Ethernet для отправки IP-пакета маршрутизатору по умолчанию с IP-адресом 194.87.23.1. Для этого ему нужен МАС-адрес порта маршрутизатора, подключенного к его сети. Этот адрес скорее всего уже находится в кэш-таблице протокола ARP компьютера, если он хотя бы раз за последнее включение обменивался данными с компьютерами других сетей. Пусть этот адрес в нашем примере был найден именно в кэш-памяти. Обозначим его МАС11, в соответствии с номером маршрутизатора и его порта.
5. В результате компьютер cit.dol.ru отправляет по локальной сети кадр Ethernet, имеющий следующие поля:


DA (Ethernet) ... DESTINATION IP ... ...
МАС11
142.06.13.14


6. Кадр принимается портом 1 маршрутизатора 1 в соответствии с протоколом Ethernet, так как МАС-узел этого порта распознает свой адрес МАС11. Протокол Ethernet извлекает из этого кадра IP-пакет и передает его программному обеспечению маршрутизатора, реализующему протокол IP. Протокол IP извлекает из пакета адрес назначения и просматривает записи своей таблицы маршрутизации. Пусть маршрутизатор 1 имеет в своей таблице маршрутизации запись
142.06.0.0 135.12.0.11 2 1,
которая говорит о том, что пакеты для сети 142.06. 0.0 нужно передавать маршрутизатору 135.12.0.11, подключенному к той же сети, что и порт 2 маршрутизатора 1.
7. Маршрутизатор 1 просматривает параметры порта 2 и находит, что он подключен к сети FDDI. Так как сеть FDDI имеет значение максимального транспортируемого блока MTU больше, чем сеть Ethernet, то фрагментация поля данных IP-пакета не требуется. Поэтому маршрутизатор 1 формирует кадр формата FDDI, в котором указывает MAC-адрес порта маршрутизатора 2, который он находит в своей кэш-таблице протокола ARP:

DA (FDDI) ... DESTINATION IP ... ...
МАС21
142.06.13.14


8. Аналогично действует маршрутизатор 2, формируя кадр Ethernet для передачи пакета маршрутизатору 3 по сети Ethernet c IP-адресом 203.21.4.0:



DA (Ethernet) ... DESTINATION IP ... ...
МАС32
142.06.13.14


9. Наконец, после того, как пакет поступил в маршрутизатор сети назначения - маршрутизатор 3, появляется возможность передачи этого пакета компьютеру назначения. Маршрутизатор 3 видит, что пакет нужно передать в сеть 142.06.0.0, которая непосредственно подключена к его первому порту. Поэтому он посылает ARP-запрос по сети Ethernet c IP-адресом компьютера s1.msk.su (считаем, что этой информации в его кэше нет), получает ответ, содержащий адрес MACs1, и формирует кадр Ethernet, доставляющий IP-пакет по локальной сети адресату.

DA (Ethernet) ... DESTINATION IP ... ...
МАСs1
142.06.13.14
